Rilievi batimetrici single beam, sweep system, multibeam
Le strumentazioni e le metodologie da utilizzare sono calibrate per le finalità del rilievo batimetrico, in accordo con gli standard forniti dall' International Hydrographic Organization (pubb. S-44):- - ecoscandagli single beam: ecoscandaglio idrografico multifrequenza (210/40 KhZ) con lobo di emissione 3°/8° operativo sino a un battente d'acqua minimo di 70 cm. E' un sistema molto pratico, flessibile, risente poco di falsi echi dovuti a torbidità e turbolenze in acqua. E' particolarmente adatto a rilievi con restituzione DTM >= 5x5 m che soddisfano i requisiti dell' IHO per rilievi di ordine 1A.
- - ecoscandaglio single beam in configurazione sweep system: si tratta di ecoscandagli single beam con più trasduttori montati a distanze prefissate trasversalmente all'imbarcazione che acquisiscono contemporaneamente i valori di profondità a copertura di una più ampia fascia di fondale. E' indicato per rilievi con restituzione DTM sino a 2x2 m. che soddisfano i requisiti dell' IHO per rilievi di ordine 1A/speciale.
- - ecoscandaglio multibeam: consente di coprire una fascia molto ampia di fondale (da 3 a 5 volte il battente d'acqua) con un altissima densità di punti rilevati e quindi adatto per restituzione DTM <= 2x2 m. che soddisfano i requisiti dell' IHO per rilievi di ordine speciale.
Il posizionamento è comunque fornito da GPS in modalità RTK con stazione master in situ.
I dati derivati da rilievi batimetrici possono essere integrati da rilievo side scan sonar

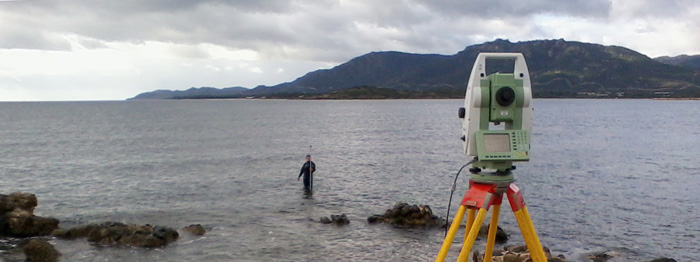

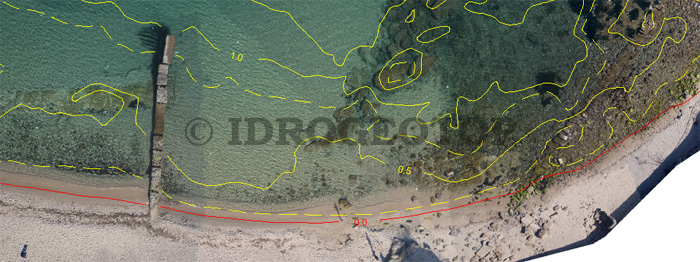

Prestiamo particolare attenzione nei rilievi costieri e di litorali, estendendo il rilievo batimetrico sino ai bassi fondali (basso pescaggio dell'imbarcazione e settaggi ad hoc della strumentazione) e proseguendo poi con battute topografiche affinchè ci sia continuità tra rilievo batimetrico e topografico. In questi casi ulteriori preziose informazioni possono essere ottenute dalla fotogrammeria aerea.

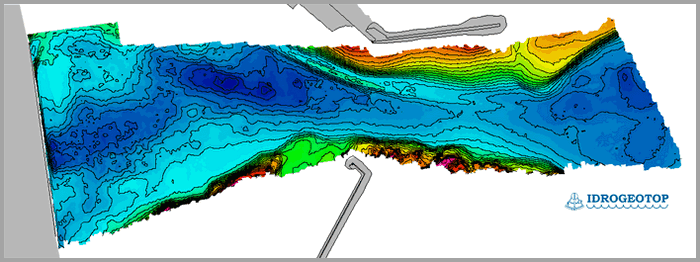

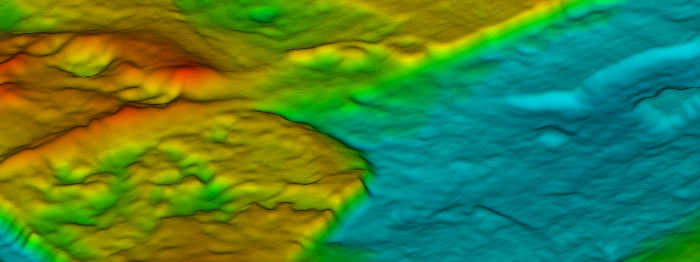

I dati ottenuti dai rilievi batimetrici possono essere utilizzate per ottenere planimetrie quotate, isobate, rappresentazione dei fondali con scala falsi colori, immagini 3D, profili e sezioni per computi di volumi ecc.
